7. 클러치의 성능

  클러치의 용량은 기관의 최고 토크보다 1.5-2.5배 정도로 하며 너무 크면 조작이 어렵고 접속때의 충격이 크며, 또한 머무 작으면 페이싱의 마모가 너무 빠르고 미끌림이 일어나기 쉽다.





8. 전달효율

                                                      :



9. 클러치 조작기구의 종류

    클러치를 작동시키는 클러치 컨트를 시스템은 기계식과 유압식이 있으며, 일반적으로 유압을 이용하는 유압식이 사용된다. 기계식은 클러치 페달, 클러치 케이블, 릴리스 포크 등으로 구성되어 있으며, 유압식은 클러치 페달, 마스터 실린더, 릴리스 실린더, 릴리스 포크 등으로 구성되어 있다.

1) 기게식 : 로드나 와이어 사용하여 페달에서 릴리스 포크까지 동력 전달

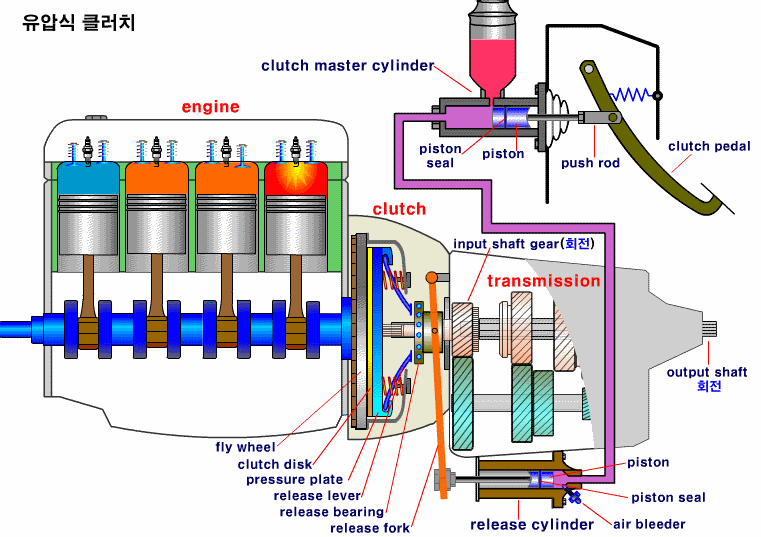

2) 유압식 : 유압식은 클러치 페달, 마스터 실린더, 릴리스 실린더, 릴리스 포크 등으로 구성되어 있다.

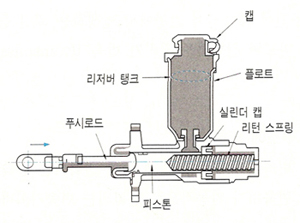

1) 마스터 실린더(master cylinder) : 그림과 같이 탱크, 피스톤 및 피스톤 컵, 리턴 스프링, 푸시로드 등으로 구성되며, 클러치 페달을 밟으면 푸시로드에 의하여 피스톤과 피스톤 컵이 밀려서 유압이 발생한다. 이 유압은 유압 튜브를 거쳐서 릴리스 실린더로 전달되어 클러치를 끊어 주게 된다.

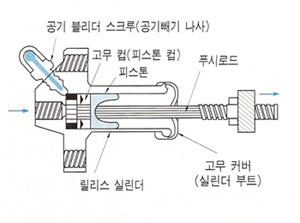

2) 릴리스 실린더(release cylinder) : 그림과 같이 피스톤 및 피스톤 컵, 푸시로드 등으로 구성되어 있다. 마스터 실린더에서 발생한 유압이 릴리스 실린더에 전달되면 피스톤 컵과 피스톤이 움직여서 푸시로드를 밀며, 이것이 릴리스 포크를 작동시켜 클러치를 차단한다.

마스터 실린더

그릴리스 실린더
