전기 25 > 오토 라이트(Auto Light)

1. 오토 라이트의 개요

     오토 라이트는 조도 센서를 이용하여 주위의 조도 변화에 따라 운전자가 라이트 스위치를 조작하지 않아도 오토 모드(auto mode)에서 자동으로 미등 및 전조등을 ON시켜주는 장치이며, 주행 중 터널을 진?출입할 때, 비?눈 및 안개 등으로 주위의 조도가 변화하면 작동된다. 오토 라이트 장치는 크래시 패드 상단(조수석)에 센서와 유닛에서 주위의 조도 변화를 감지한다.

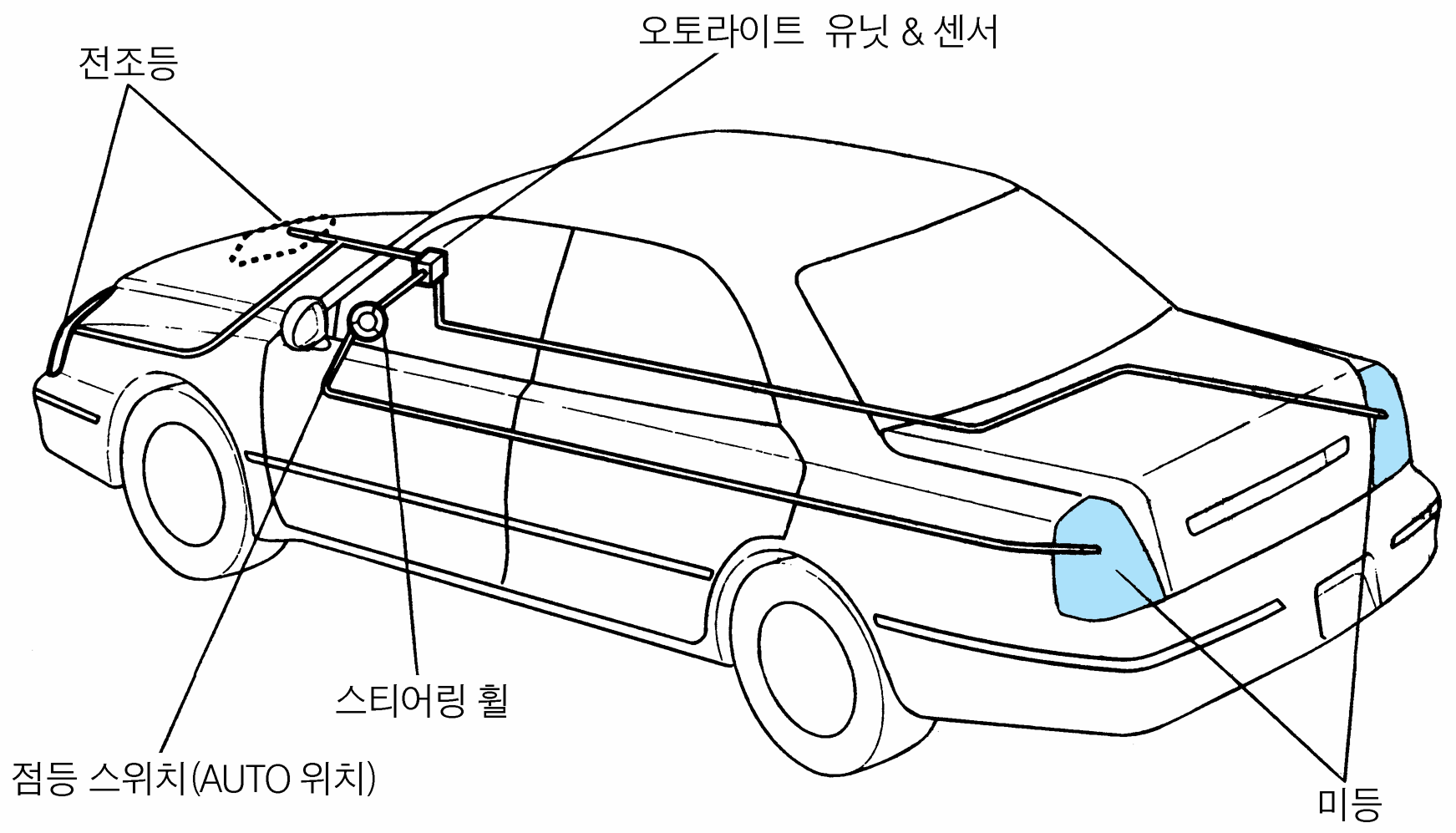

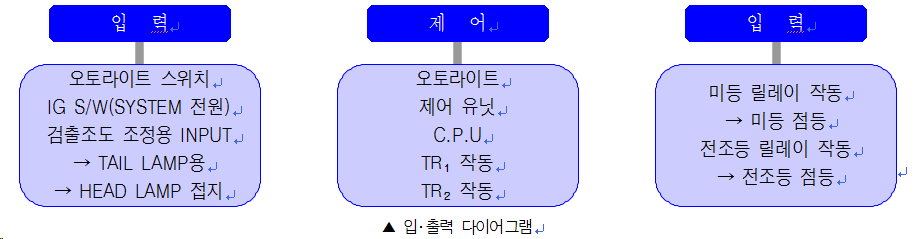

오토 라이트의 구성도

오토 라이트 장치를 사용할 경우의 주의 사항은 다음과 같다.

1) 오토 라이트 장치 아래 부분에는 다른 장치를 추가해서는 안 된다.

2) 안개?우천 및 흐린 날씨에는 반드시 수동으로 전환하여 사용하도록 한다.

3) 조도는 기후, 계절 및 주위의 환경에 따라 점?소등되는 시간이 변화할 수 있다.

4) 오토 라이트 작동은 일출과 일몰 될 때 제한적으로 사용하여야 하며, 일반적인 전조등의 점등 및 소등은 수동으로 조작하도록 한다.

5) 실내 변화에 변화를 줄 수 있는 빛 차단 코팅을 할 경우 오 작동할 수 있다.

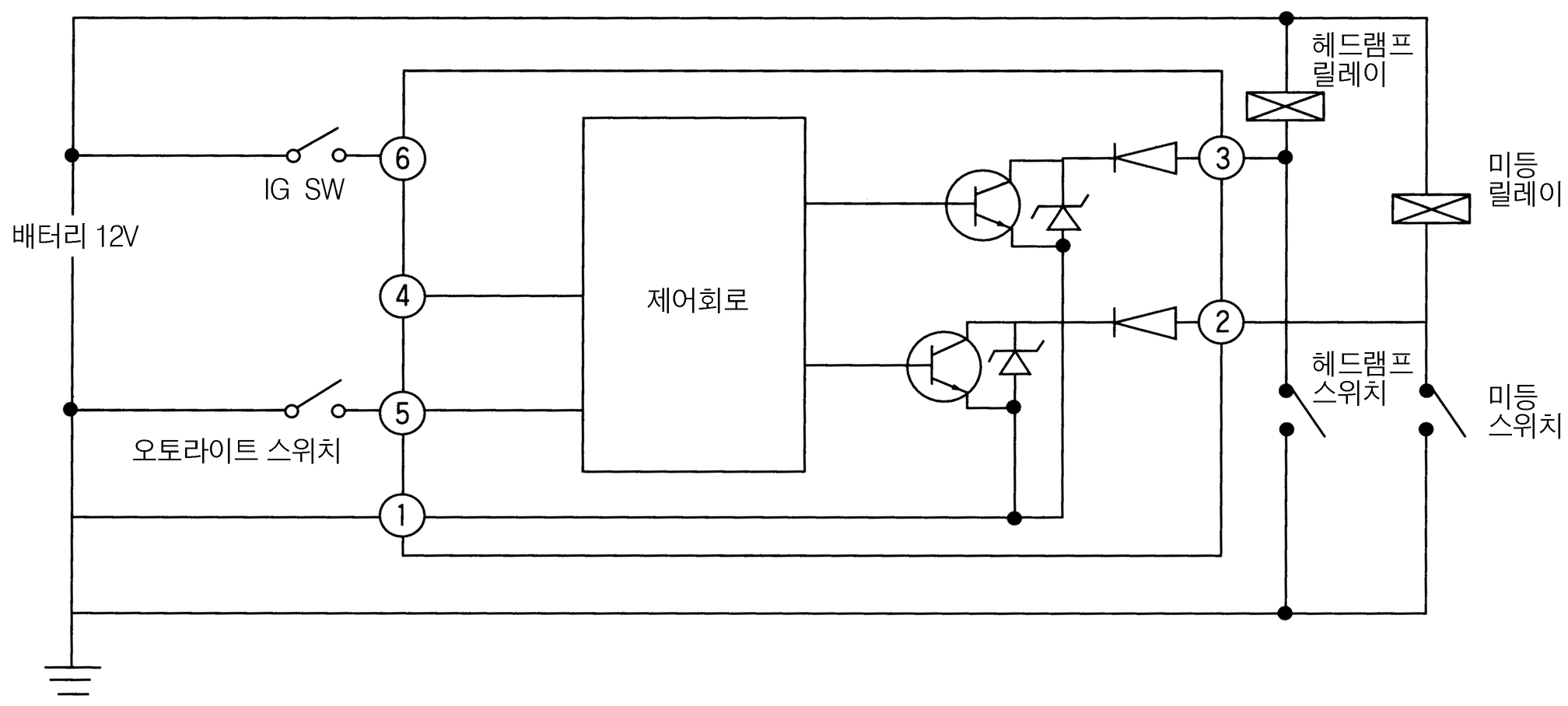

오토 라이트의 회로도

2. 조도의 검출 원리

오토 라이트 내부에 설치되어 있는 광전도 소자(cds)를 이용하여 빛의 밝기를 감지한다. 광전도 소자는 조도가 증가하면 저항 값이 감소하고, 조도가 감소하면 저항 값이 커지는 성질이 있다.

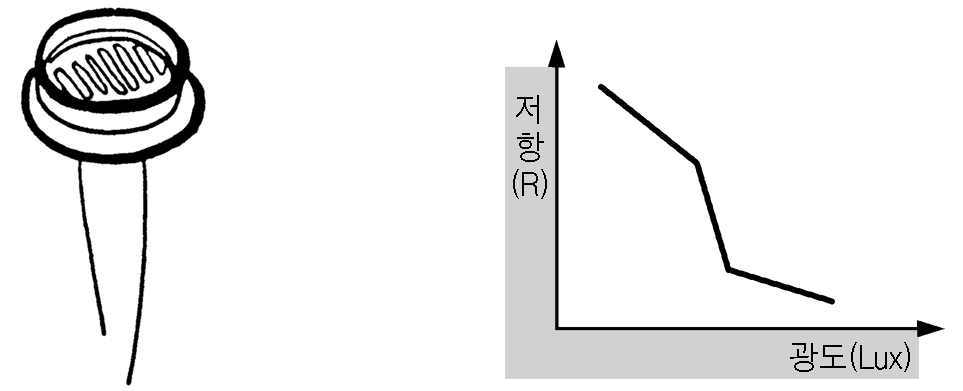

조도의 검출 원리

① 유닛 접지 ② 미등 출력 ③ 헤드램프 출력

④ 조도 센서 압력 ⑤ 오토라이트 SW ⑥ IG SW(유닛 전원)

3. 오토 라이트 스위치 기능별 작동

1)  점화 스위치(IG Key)를 ON으로 한 후 다기능 스위치를 OFF, 미등(TAIL), 전조등(HEAD LIGHT), 오토(AUTO)스위치 순서로 작동을 한다.

2) 미등, 전조등 스위치를 ON, OFF한다.

3) 오토 스위치를 ON으로 한다：이 때는 센서에 의한 빛을 명암(明暗)에 따라 오토 라이트 유닛 내부의 포토 다이오드에 조사된 빛의 조도에 의해 CPU 내부에 소프트웨어(soft ware)로 이미 설정된 전압과 같은 경우 미등과 전조등을 자동으로 점등과 소등을 한다.

4)  다시 미등 및 전조등 스위치를 수동으로 조작하면 센서에 의한 빛의 명암에 따라 점등, 소등을 하지 않고 스위치 조작에 의해 점등?소등된다.
