전기 01> 자동차 전기·전자 장치 개요

1. 자동차의 전기장치

1) 시동장치 : 자동차용 기관을 처음 시동할 때 외력(기동모터)의 힘으로 회전시켜 시동하여주는 장치

2) 점화장치 : 기관 실린더 내에 압축된 혼합기를 전기 불꽃에 의하여 점화연소 시켜 주는 장치

3) 충전장치 : 충전장치는 자동차가 주행 중에 필요한 전기를 공급하여 주며 또한 축전지에 충전하는 장치

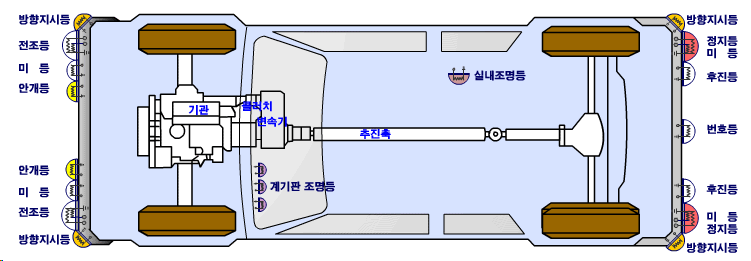

4) 조명장치 : 야간에 안전 운전을 위하여 조명하는 장치로서 전조등, 미등(차폭등)(번호판등), 제동등, 방향 지시등, 후진등, 실내 조명등, 안개등,



5) 안전장치 : 안전주행을 필요한 장치로서 와이퍼, 윈드 와셔, 경음기등

6) 계기 및 부속 장치 : 자동차 주행시 자동차의 작동 상태를 나타내는 각종 계기류와 자동차의 냉·난방 장치, 라디오, 시가 라이터, 통신 연락용 무선 기기 등이 여기에 속한다.

7) 전자 제어 장치 : 자동차의 전자 제어는 기관을 비롯하여 변속기, 현가 장치, 제동장치, 동력 조향 장치 등 여러 장치에 응용되고 있다. 기관의 전자 제어 장치로는 연료 분사 제어 장치, 점화 시기 제어 장치, 공회전속도 제어 장치, EGR(배기 가스 재순환) 제어 장치 등이 있다. 자동 변속기에는 변속의 전자 제어 장치가 이용되고 있으며, 현가 장치에는 전자 제어 현가 장치가 있다. 제동 장치에는ABS(antilock brake system) 제어 장치가 있다. 이 밖에도 차의 주행 상태, 동작 상태 등을 표시하는 정보 표시와 차의 위치, 진행 방향 등을 표시하는 운전 가이드 시스템 등에도 전자 장치를 응용하고 있다.



2. 자동차의 주요 전자제어 장치

1) 전자제어 기관( 연료분사제어, 점화시기 제어, 공회전 속도 제어, 배기가스 제어)

2) 전자제어 자동 변속기: Electronic Auto Transmission

3) 전자제어 현가 장치(EBS): Electronic Control Suspension System

4) 전자제어 브레이크(ABS): Anti skid Brake System

5) 정속주행 제어장치 : Cruise Control System

6) 자동항법 장치 : Navigation System



3. 자동차 전기 장치의 구비조건

1) 소형 및 경량화로 제작

2) 온도변화에 따른 작동이 확실할 것

3) 외부의 충격이 강하고 내구성이 클 것

4) 부하 변동에 따른 전압 변동에서 확실한 작동이 이루어 질 것

5) 배선저항, 접속 부의 접촉 저항이 작을 것

6) 고압(25,000v이상)의 영향에도 잡음, 전파 방해가 없어야 한다
